普通冷挤压模架

价格: 0.00
联系人: 杨建伟
手机: 13951286107
邮箱: zjdsmj@163.com
发布人: 镇江德森模架智能化有限公司
- +
更多信息
分享:

产品介绍

  冷挤压就是把金属毛坯放在冷挤压模腔中,在室温下,通过压力机上固定的 凸模向毛坯施加压力,使金属毛坯产生塑性变形而制得零件

的加工方法。目前,我国已能对铅、锡,铝、铜、锌及其合金、低碳钢、中碳钢、工具钢、低合金钢与不锈钢等金属进行冷挤压,甚至对

轴承钢、高碳高铝合金工具钢、高速钢等也可以进行一定变形量的冷挤压。在挤压设备方面,可采用各级吨位油压机及摩擦压力机进行冷

挤压生产。

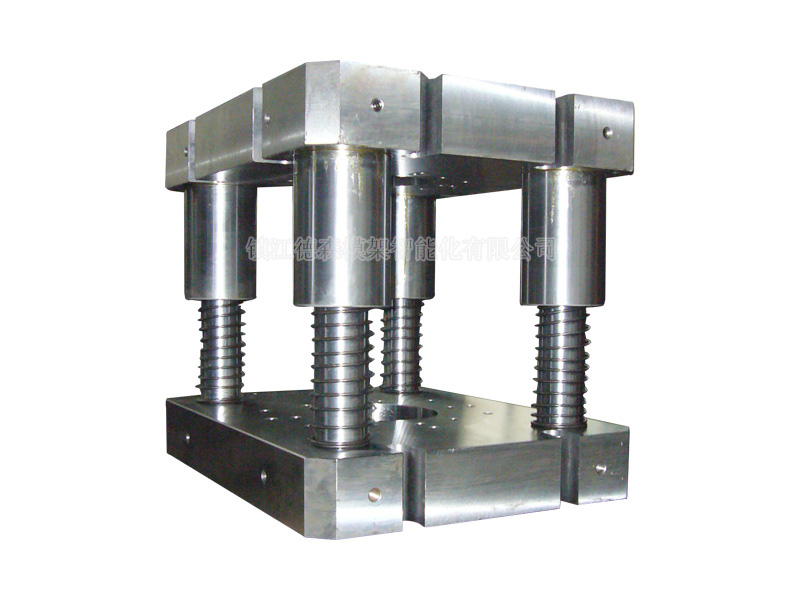

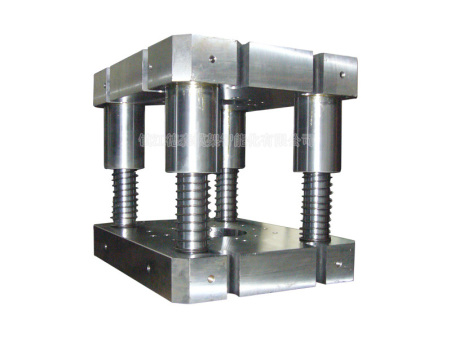

  上图是普通四导柱模架,可以成型挤压和精整成型。模架制造范围200T-1300T。并且可配置上下模套及压力块装置,供参考。






压机吨位




规格模板厚度

导柱

导套

保持圈

导柱导套

中心距
压板U型槽吊装螺丝
中心距槽宽
A×B直径×长度外径×长度外径×长度ab

D

d

中心距螺丝

E

e

200T



680×520

100

Φ70×500

Φ125×290

Φ80.5×170

490

360

300

210

24

32

370

360

4-M16



680×520

100

250

350

360

4-M16



680×650

60

/

/

/

/

/

300

210

380

4-M16



680×650

80

/

/

/

/

/

300

250

380

4-M16



上垫块Φ245×60    上压力表Φ170×100    下压力块Φ198×100    弹簧Φ78×460

T型螺栓M30×122   M30×190


压机吨位


规格

模板

厚度
导柱导套保持圈

导柱导套

中心距
压板U型槽吊装螺丝
中心距槽宽
400TA×B直径×长度外径×长度外径×长度abDd中心距螺丝
Ee


700×580100Φ80×780Φ130×360Φ90×210500420180 6132420 4-M16


700×580100  4-M16


840×58080/////30018066324004-M16


840×580100/////30018066324004-M16


压机吨位


规格

模板

厚度
导柱导套保持圈

导柱导套

中心距
压板U型槽吊装螺丝
中心距槽宽
630TA×B直径×长度外径×长度外径×长度abDd中心距螺丝
Ee


700×600

120

Φ80×730Φ130×400Φ90×210500420

250



65

32

400



4-M16



700×600

120

320



24

32

400



4-M16



820×850

80

/////

250

550

154

28

4004-M16


820×850

100

/////

200/

300
3204004-M16


压机吨位


规格

模板

厚度
导柱导套保持圈

导柱导套

中心距
压板U型槽吊装螺丝
中心距槽宽
800T油压机A×B直径×长度外径×长度外径×长度abDd中心距螺丝
Ee


740×680

130

Φ90×751

Φ145×380

Φ100×210

530

470

300

280

40

38

390

470

4-M20



740×680

130

Φ90×751

Φ145×380

Φ100×210

530

470

300

280

40

38

390

470

4-M20
































压机吨位


规格

模板

厚度
导柱导套保持圈

导柱导套

中心距
压板U型槽吊装螺丝
中心距槽宽
1600T冷、温锻模架A×B直径×长度外径×长度外径×长度abDd中心距螺丝
e


1050×860

180

Φ100×900

Φ168×412

Φ116×377

800

550

300

700

65

35

550

4-M20



1050×860

180

Φ100×900

Φ168×412

Φ116×377

800

550

300

700

65

35

550

4-M20
